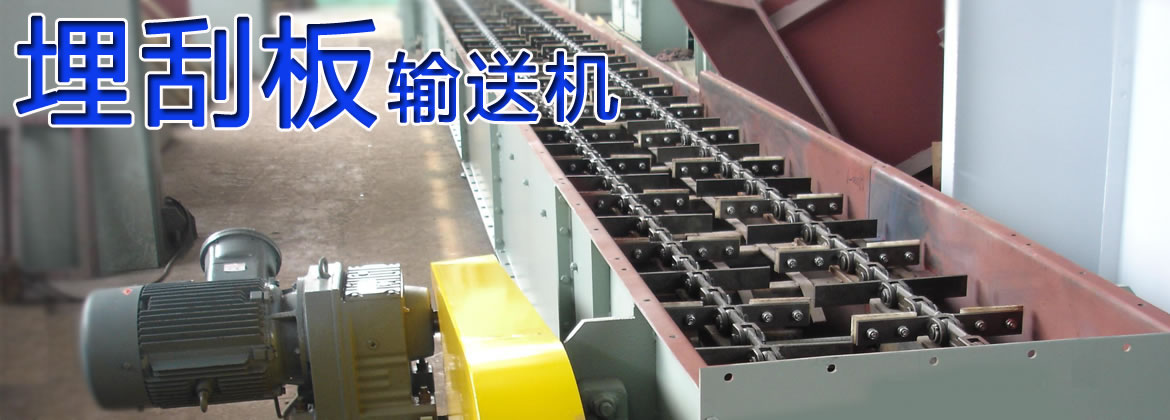

埋刮板輸送機

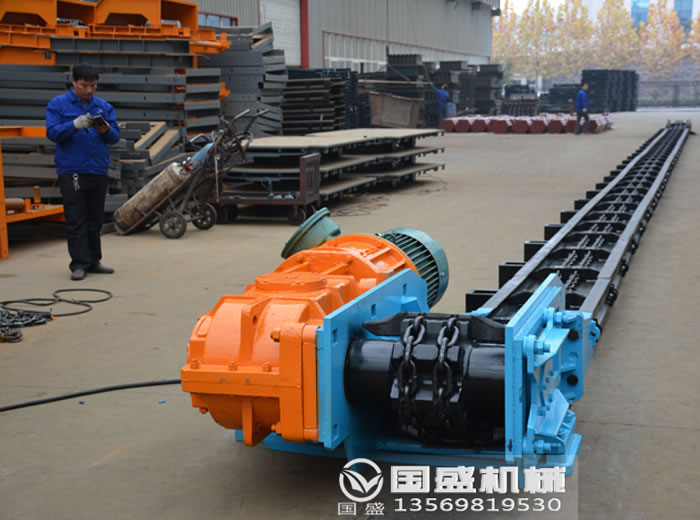

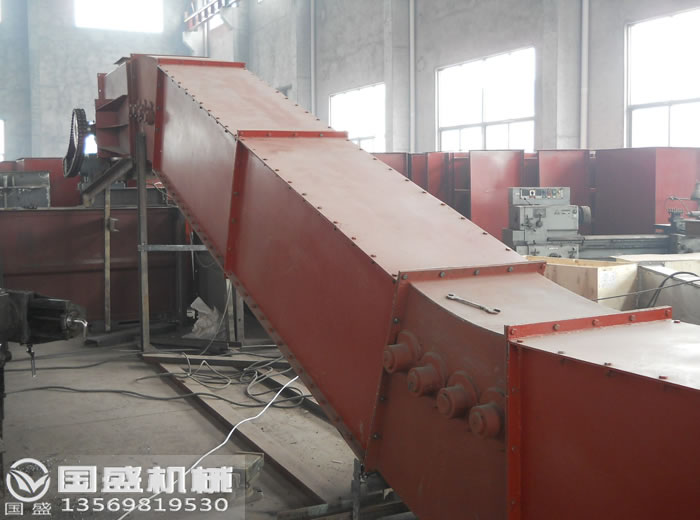

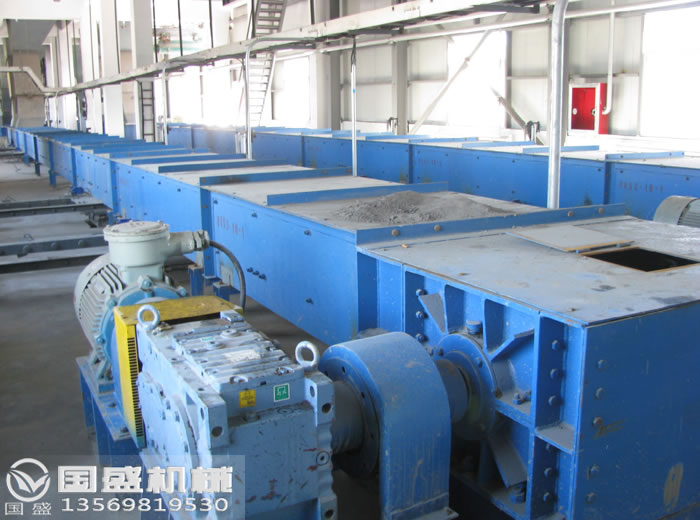

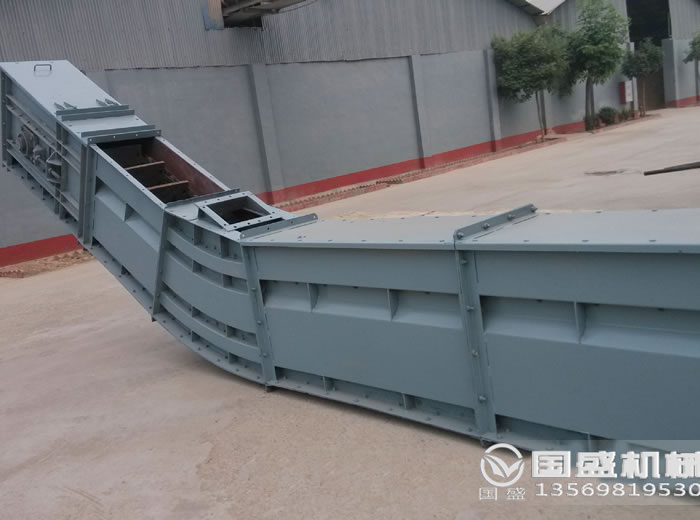

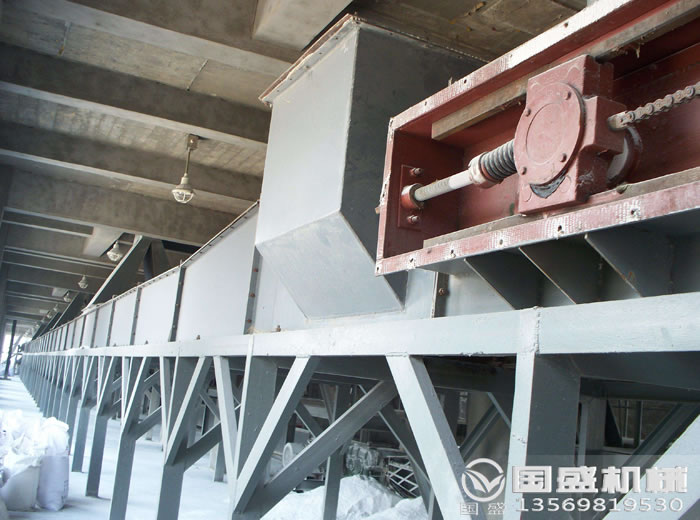

埋刮板輸送機是輸送機的一種，從外形上看，它是全封閉式的矩形殼體，刮板鏈條全都埋在物料之中，只有進料口和出料口沒有全封閉，它利用運動著的刮板鏈條從而使物料按照預定好的目標輸送物料。它可以輸送粉狀、小顆粒狀、小塊狀等散料，廣泛應用在冶金、礦山、火電廠等行業。

對物料的要求

1、一般機型輸送物料溫度小于100°C;熱料型輸送物料溫度為100~450°C，瞬時物料溫度允許達到800°C。

2、物料松散密度為p=0.2~2.5t/m3物料容重：r=0.2～1.8t/m3

3、在輸送物料時，物料的料度、粘度和含水度也有很高的要求，含水率太高會增加粘性和壓結性，使物料嚴重粘附于刮板上，所以一般應以手捏成團撒手后仍能松散為度。

4、物料的粒度與其硬度有關，粒度太大，則不易輸送。

型號示意圖

產品特點

1、由于殼體采用封閉式，密封性較強，在輸送物料時可以有效改善工作條件，減少環境污染。

2、結構簡單合理，主要由封閉的殼體、刮板鏈條，驅動裝置及張緊裝置等部件組成。

3、體積相對于其它輸送設備較小，易于操作，安裝維修上比較方便。

4、設計上非常合理，可以多點加料，也可以多點卸料。

5、機械在減速機的轉動下，運行非常平穩，噪音低，工藝造型及布置靈活性強。

6、埋刮板輸送機的用途廣泛，型號較多，有通用型、熱料型、純堿專用型(普通型、高效型)、糧食專用型、水泥專用型、電廠專用型等。

MZ型水平刮板輸送機外形結構示意圖

MC型水平刮板輸送機外形結構示意圖

MS型水平刮板輸送機外形結構示意圖

工作原理

在輸送物料過程中，無論是水平輸送還是傾斜輸送，如果利用物料本身自帶的的內摩擦力及側壓力、運動刮板鏈條前進方向的壓力以及下部物料對上部物料的推移力，這幾種作用力的合成就可以有效克服物料自身的重量和物料在中間槽被輸送時與殼體之間產生的外摩擦力，從而使物料連續的向前移動。

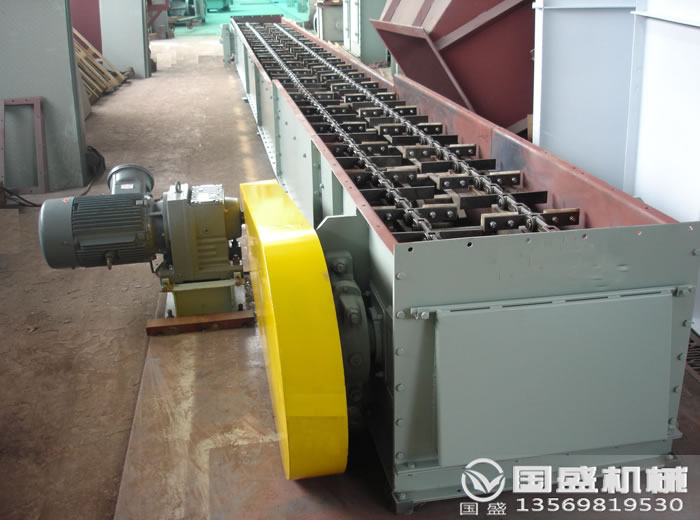

鏈條特點

埋刮板輸送機的鏈條采用優質的合金鋼鑄成，摩擦壓力機精鍛，連續網帶爐熱處理，具有耐高溫、抗拉性強度高等優點。在輸送腐蝕性較強的物料時可使用304不銹鋼材質的鏈條，包括鏈條的焊接處都使用不銹鋼材質。
雖然不銹鋼鏈條的用料厚度和尺寸標準與普通使用的埋刮板輸送機的鏈條是相同的規格，但價格的差異卻很大，所以不是腐蝕性很強的物料一般不會選用這種鏈條，一旦使用不銹鋼這種鏈條，埋刮板輸送機的殼體也必定是這種不銹鋼材質。
不銹鋼鏈條每個生產廠家都是按照使用的規格以每米的價格對外供應，從而造成這樣的不銹鋼材質的整體價位是普通埋刮板輸送機的幾倍以上，所以用戶可根據輸送物料不同，選用適當的材質和規格。

技術參數

型號	設計長度（m)	輸送量（t/h)	鏈速（m/s)	裝機功率（kw)	圓環鏈規格（mm）	中部槽規格（mm)
SGD40/5.5V	40	40	0.5	5.5	板式鏈	2000×237×330
SGD280/7.5	40	30	0.63	7.5	10×40-B	1200×280×125
SGD280/11	60	30	0.63	11	10×40-B	1200×280×125
SGD320/17B	80	40	0.95	17	14×50-B	1200×320×150
SGD320/18.5	80	40	0.95	18.5	14×50-B	1200×320×150
SGD320/22	100	40	0.95	22	14×50-B	1200×320×150
SGD420/22	80	60	0.66	22	14×50-C	1200×420×150
SGD420/30	100	80	0.66	30	18×64-B	1200×420×150
SGD630/180	150	400	0.92	2臺×90	26×92-C	1500×630×222
SGD630/220	150	400	1.07	2臺×110	26×92-C	1500×630×222

型號	設計長度（m)	輸送量（t/h)	鏈速（m/s)	裝機功率（kw)	圓環鏈規格（mm）	中部槽規格（mm)
SGB320/18.5	80	40	0.59	18.5	14×50-B	1200×320×150
SGB420/22	80	80	0.88	22	14×50-B	1200×420×150
SGB420/30	100	80	0.88	30	14×50-B	1200×420×150
SGB520/30	100	100	0.88	30	14×50-B	1200×520×150
SGB420/40X	100	100	0.86	40	18×64-B	1500×420×150
SGB520/40	100	120	0.86	40	18×64-B	1500×520×150
SGB620/40T	100	150	0.86	40	18×64-B	1500×620×180
SGB620/80T	160	150	0.86	2臺×40	18×64-C	1500×620×180
SGB630/150C	200	250	0.86	2臺×75	18×64-C	1500×630×190
SGB630/180	150	400	0.92	2臺×90	22×86-C	1500×630×222
SGB630/220	150	450	1.0	2臺×110	22×86-C	1500×630×222
SGB764/264	150	600	1.12	2臺×132	22×86-C	1500×764×222

型號	設計長度（m)	輸送量（t/h)	鏈速（m/s)	裝機功率（kw)	圓環鏈規格（mm）	中部槽規格（mm)
SGZ630/220	150	450	1.0	2臺×110	22×86-C	1500×630×222
SGZ630/264	200	450	0.95	2臺×132	22×86-C	1500×630×222
SGZ730/220	180	500	1.0	2臺×110	22×86-C	1500×730×222
SGZ730/264	200	500	1.12	2臺×132	22×86-C	1500×730×222
SGZ730/320	200	700	0.95	2臺×160	26×92-C	1500×730×275(鑄焊）
SGZ764/264	150	600	0.95	2臺×132	26×92-C	1500×764×222
SGZ764/320D	200	700	0.95	2臺×160	26×92-C	1500×764×300(鑄焊）
